Qué es un Tester de fuente de poder

es una pregunta común entre técnicos, entusiastas de la electrónica y profesionales de mantenimiento de hardware. Este dispositivo es una herramienta esencial para verificar el correcto funcionamiento de las fuentes de alimentación eléctrica, especialmente en computadoras y equipos electrónicos. Permite medir voltajes, detectar fallas y asegurar que la fuente entregue energía de manera estable y segura. Su uso previene daños en componentes sensibles y facilita el diagnóstico preciso de problemas de alimentación. Conocer cómo opera esta herramienta es fundamental para garantizar la confiabilidad y durabilidad de cualquier sistema electrónico.

Qué es un Tester de fuente de poder y su función en el mantenimiento de equipos electrónicos

Un tester de fuente de poder es una herramienta esencial utilizada para verificar el correcto funcionamiento de las fuentes de alimentación en dispositivos electrónicos, especialmente en computadoras. Esta herramienta permite medir las diferentes salidas de voltaje que genera una fuente de poder, como +3.3V, +5V y +12V, asegurando que estén dentro de los rangos aceptables para evitar daños en los componentes conectados. El uso de un tester ayuda a diagnosticar fallos antes de instalar la fuente en un sistema, lo que previene posibles averías en placas base, discos duros u otros dispositivos sensibles. Es ampliamente utilizado por técnicos de hardware y entusiastas de la informática para garantizar la estabilidad y seguridad del suministro eléctrico.

¿Cómo funciona un Tester de fuente de poder?

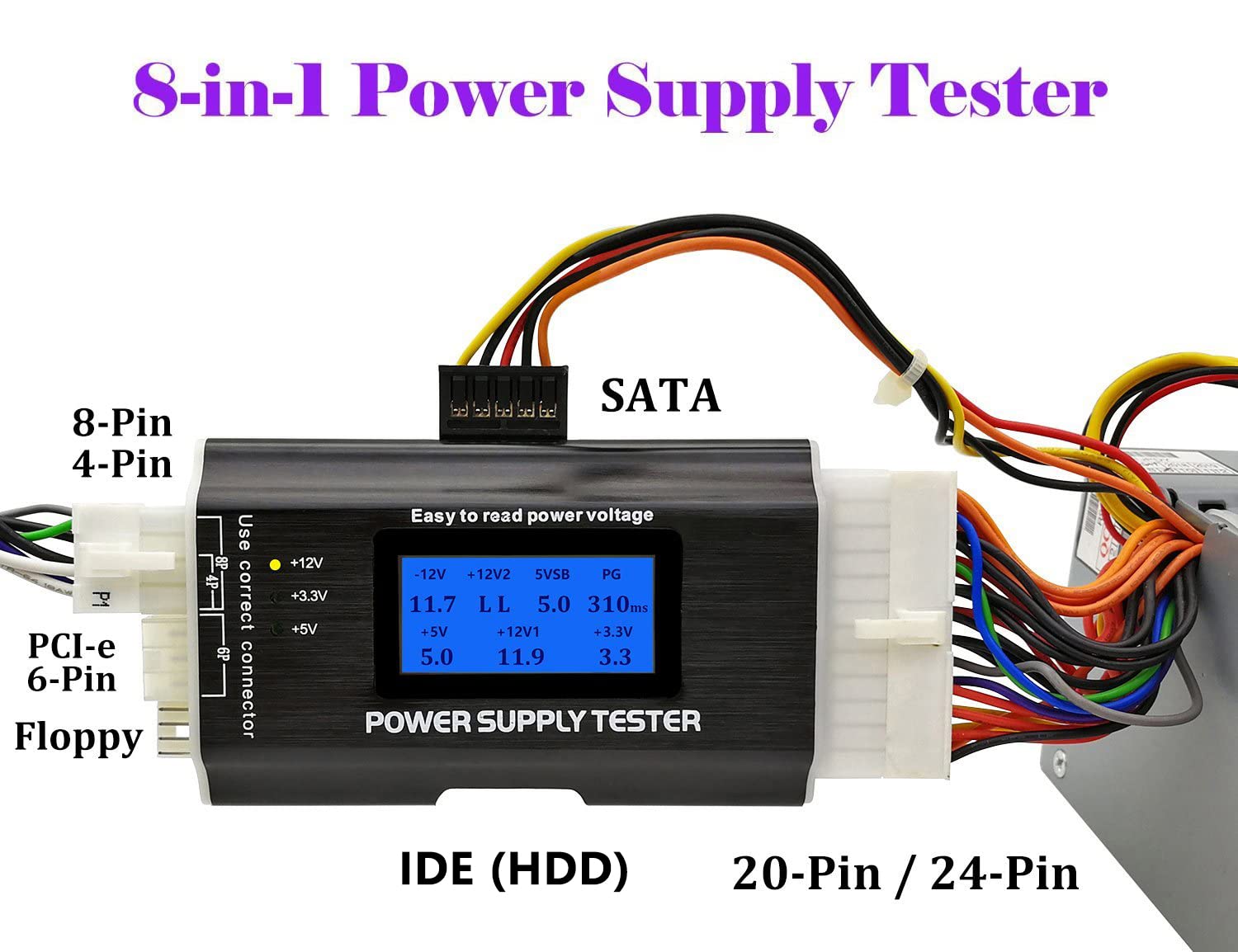

Un Tester de fuente de poder opera conectándose directamente al conector principal de la fuente de alimentación (generalmente el conector de 20+4 pines ATX). Al activarse, el dispositivo simula la carga necesaria para que la fuente inicie sin necesidad de estar conectada a una placa base. Una vez encendida, el tester muestra mediante luces LED o una pantalla digital los valores de voltaje de cada riel de alimentación. Esto permite al técnico verificar si hay desviaciones significativas en los voltajes de salida. Algunos modelos avanzados incluyen funciones de prueba de sobrecarga, temporización de encendido (power-on delay) y detección de señales como Power Good, lo que proporciona una evaluación completa del estado de la fuente.

Componentes principales de un Tester de fuente de poder

Los testers de fuente de poder suelen contar con varios elementos clave: un conector ATX macho para conectar con la fuente, un circuito integrado que procesa las señales de voltaje, indicadores LED de colores (verde para voltajes normales, rojo para desviaciones), y en algunos casos, una pantalla LCD que muestra lecturas precisas. También incluyen un interruptor para activar manualmente la fuente (PS ON) y, en ciertos modelos, conectores adicionales para verificar voltajes en líneas PCIe o SATA. La carcasa suele ser de plástico resistente, diseñada para proteger los componentes internos y facilitar el manejo durante el diagnóstico.

Tipos de Tester de fuente de poder disponibles en el mercado

Existen distintos tipos de testers de fuente de poder dependiendo del nivel de precisión y funcionalidad requerida. Los más comunes son los testers LED básicos, que utilizan luces para indicar si los voltajes están dentro del rango aceptable. También están los testers digitales, que ofrecen lecturas numéricas exactas y permiten monitorear múltiples rieles simultáneamente. Algunos modelos premium incluyen conectividad USB para registro de datos o compatibilidad con fuentes de servidor. Además, hay testers especializados para fuentes SFX, TFX o de alta potencia utilizadas en estaciones de trabajo o servidores.

Ventajas de utilizar un Tester de fuente de poder

Utilizar un tester de fuente de poder ofrece múltiples beneficios. En primer lugar, permite una detección temprana de fallos en la fuente antes de instalarla en un equipo, reduciendo el riesgo de dañar otros componentes. Además, facilita el diagnóstico en sistemas que no encienden, ayudando a determinar si el problema radica en la fuente de alimentación. Es una herramienta rápida, económica y segura que ahorra tiempo en reparaciones. También es útil para verificar fuentes usadas o recién adquiridas, asegurando que cumplan con las especificaciones técnicas. Su uso es fundamental en talleres de mantenimiento y en entornos donde la confiabilidad del hardware es crítica.

Cómo interpretar los resultados de un Tester de fuente de poder

Interpretar correctamente los resultados de un tester de fuente de poder requiere conocer los rangos de voltaje estándar definidos por el estándar ATX. Por ejemplo, el riel de +3.3V debe estar entre 3.14V y 3.46V, el de +5V entre 4.75V y 5.25V, y el de +12V entre 11.4V y 12.6V. Si los LEDs se encienden en verde, indica que el voltaje está dentro del rango. Si alguno se muestra en rojo o no se ilumina, revela una falla o desviación significativa. En testers digitales, se debe comparar directamente el valor mostrado con los límites aceptables. También es importante verificar que la señal Power Good esté activa, ya que su ausencia puede causar reinicios inesperados o fallos de arranque.

Preguntas Frecuentes

¿Qué es un tester de fuente de poder?

Un tester de fuente de poder es un dispositivo utilizado para verificar el correcto funcionamiento de una fuente de alimentación de una computadora. Permite comprobar si la fuente entrega los voltajes adecuados en cada uno de sus conectores, asegurando que todos los raíles de voltaje (como +3.3V, +5V y +12V) estén dentro de los rangos aceptables antes de conectarla a otros componentes del sistema.

¿Para qué sirve un tester de fuente de poder?

Este dispositivo sirve para diagnosticar fallos en una fuente de poder sin necesidad de instalarla en una computadora. Al conectar el tester al conector principal y al conector de la CPU, se pueden observar indicadores como luces LED que muestran si los voltajes son estables o si existe algún cortocircuito, sobrecarga o falla de salida.

¿Cómo se utiliza un tester de fuente de poder?

Para usarlo, primero se desconecta la fuente de poder del gabinete y se conecta el tester al conector de 24 pines (o 20+4) y al conector EPS de 4 u 8 pines de la CPU. Luego, se enciende la fuente (a veces mediante un puente en el botón PS-ON), y las luces LED indicarán el estado de cada línea de voltaje, permitiendo verificar si todos los valores están dentro del rango normal.

¿Es seguro usar un tester de fuente de poder?

Sí, es seguro siempre que se sigan las instrucciones del fabricante y se manipule con precaución. El tester no carga la fuente como lo haría una PC real, por lo que algunas fuentes modernas con protecciones electrónicas pueden no encenderse o dar lecturas inestables. Es recomendable usarlo como herramienta de diagnóstico inicial, no como prueba definitiva de rendimiento bajo carga.
